波导性能模拟
发布:admin 浏览:1974次

圆形波导滤波器

1

本例通过一个二维轴对称模型来分析圆形波导滤波器。其中由 6 个环状结构组成级联的圆形谐振腔,每个腔的截止频率与滤波器的中心频率接近。模拟得到的 S 参数显示了带通频率响应。

1.1       参数

参数 1

名称

表达式

描述

r1

0.02[m]

0.02 m

波导半径

ir1

0.006[m]

0.006 m

虹膜 1

ir2

0.0088[m]

0.0088 m

虹膜 2

ir3

0.0096[m]

0.0096 m

虹膜 3

cl1

0.054[m]

0.054 m

腔长度 1

cl2

0.06[m]

0.06 m

腔长度 2

cl3

0.061[m]

0.061 m

腔长度 3

irth

0.002[m]

0.002 m

虹膜厚度

fnml

c_const/pi/2*sqrt((1.841/r1)^2   + (pi/0.06)^2)

5.0528E9 1/s

型腔谐振频率

fc

1.841*c_const/2/pi/r1

4.392E9 1/s

截止频率



2        组件 1

2.1       定义

2.1.1      坐标系

边界坐标系 1

坐标系类型

边界坐标系

标记

sys1



坐标名称

***轴

第二轴

第三轴

t1

to

n



2.2       几何 1


1.1       参数

参数 1

名称

表达式

描述

r1

0.02[m]

0.02 m

波导半径

ir1

0.006[m]

0.006 m

虹膜 1

ir2

0.0088[m]

0.0088 m

虹膜 2

ir3

0.0096[m]

0.0096 m

虹膜 3

cl1

0.054[m]

0.054 m

腔长度 1

cl2

0.06[m]

0.06 m

腔长度 2

cl3

0.061[m]

0.061 m

腔长度 3

irth

0.002[m]

0.002 m

虹膜厚度

fnml

c_const/pi/2*sqrt((1.841/r1)^2   + (pi/0.06)^2)

5.0528E9 1/s

型腔谐振频率

fc

1.841*c_const/2/pi/r1

4.392E9 1/s

截止频率



2        组件 1

2.1       定义

2.1.1      坐标系

边界坐标系 1

坐标系类型

边界坐标系

标记

sys1



坐标名称

***轴

第二轴

第三轴

t1

to

n

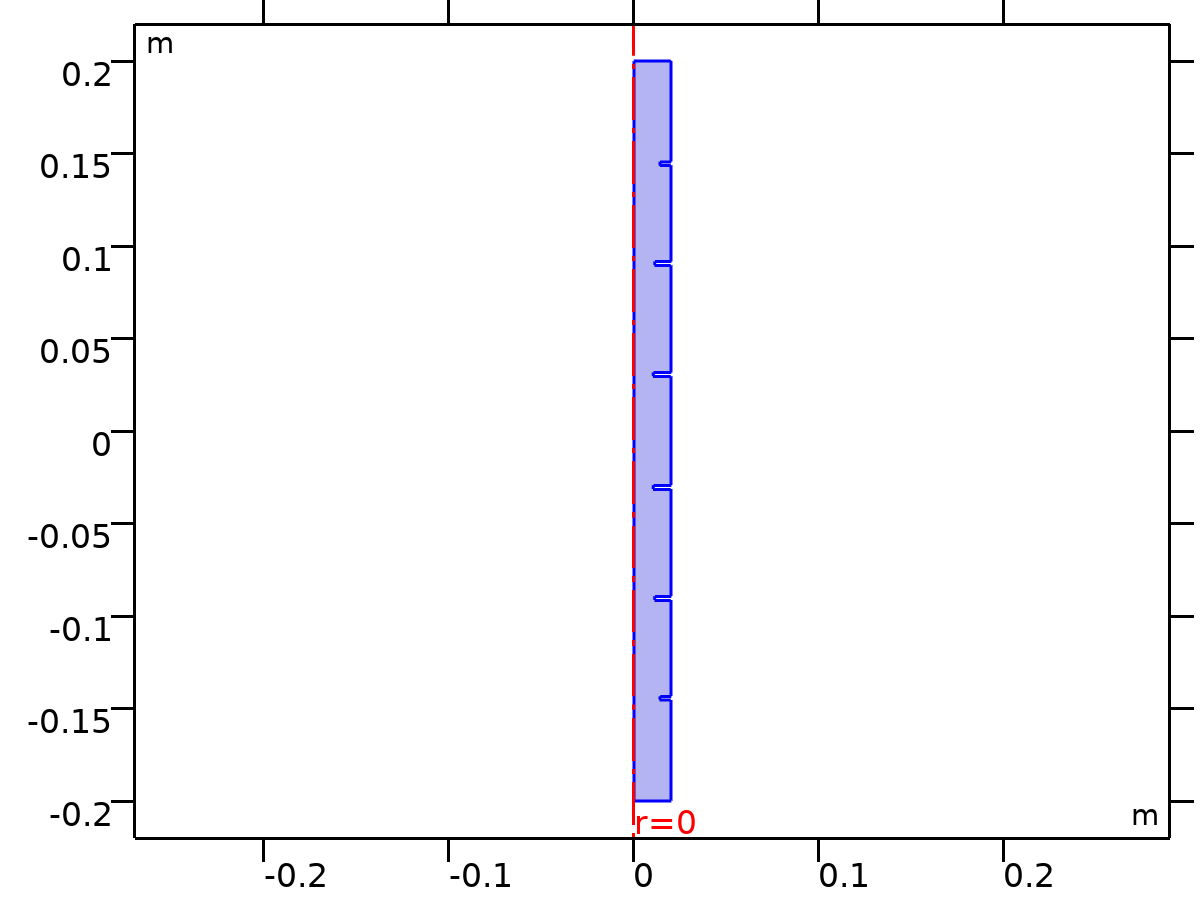

2.2       几何 1

2

几何 1

单位

长度单位

m

角单位

deg



2.3       材料

2.3.1      材料 1

3

材料 1

选择

几何实体层

选择

几何 geom1: 维度 2: 所有域



2.4       电磁波,频域

4

电磁波,频域

Equations

5

6

特征

波动方程,电 1

轴对称 1

理想电导体 1

初始值 1

端口 1

端口 2



2.4.1      波动方程,电 1

方程

7

8

2.4.2      理想电导体 1

方程

1

2.4.3      端口 1

方程

2

2.4.4      端口 2

方程

3

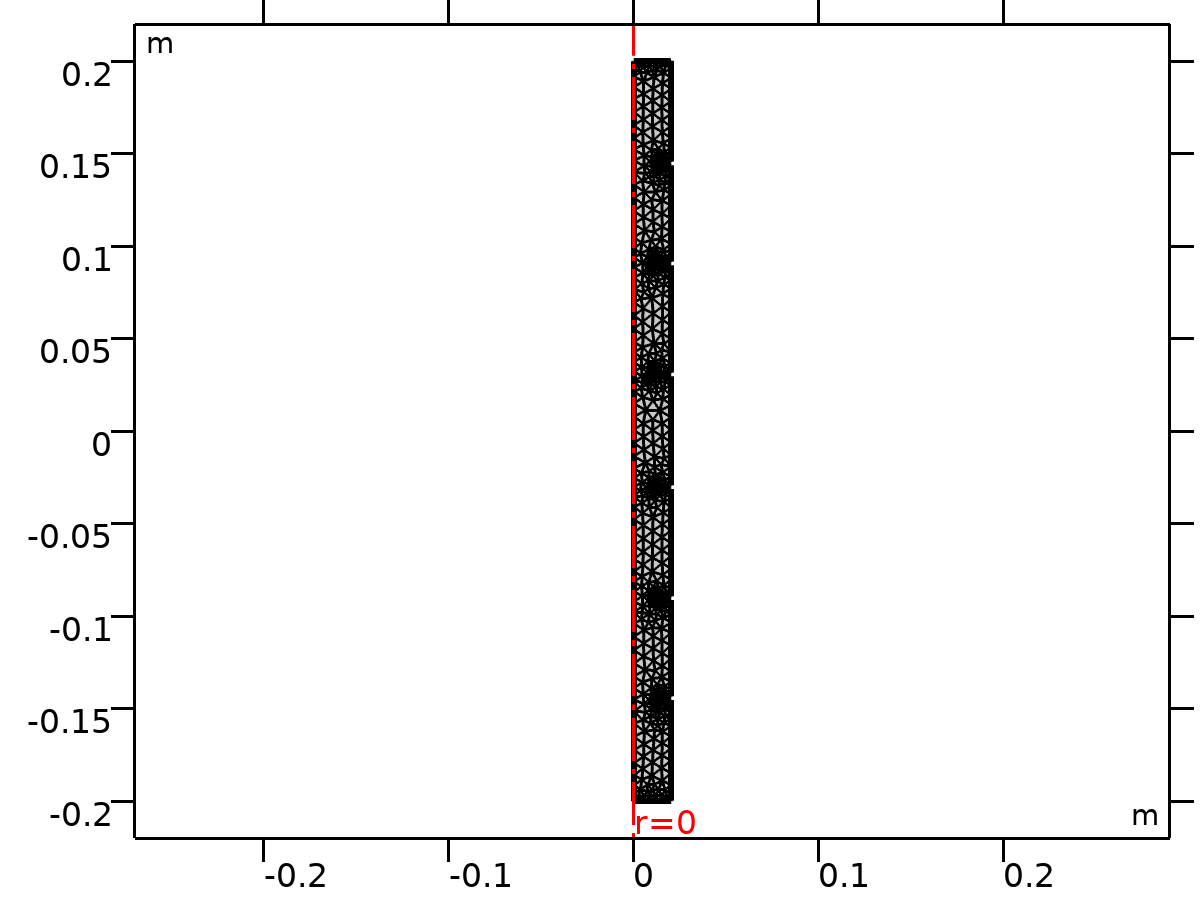

2.5       网格 1

4

网格 1

3        研究 1

计算信息

计算时间

7 s

CPU

Intel64 Family 6 Model 142 Stepping 12,   4 内核数

操作系统

Windows 10



3.1       频域

频率 (GHz)

range(4.8[GHz],10[MHz],5.2[GHz])



研究设置

描述

包含几何非线性



设置

描述

频率

{4.8E9, 4.81E9, 4.82E9,   4.83E9, 4.84E9, 4.85E9, 4.86E9, 4.87E9, 4.88E9, 4.89E9, 4.9E9, 4.91E9,   4.92E9, 4.93E9, 4.94E9, 4.95E9, 4.96E9, 4.97E9, 4.98E9, 4.99E9, 5.0E9,   5.01E9, 5.02E9, 5.03E9, 5.04E9, 5.05E9, 5.06E9, 5.07E9, 5.08E9, 5.09E9,   5.1E9, 5.11E9, 5.12E9, 5.13E9, 5.14E9, 5.15E9, 5.16E9, 5.17E9, 5.18E9,   5.19E9, 5.2E9}



物理场和变量选择

物理场接口

离散化

电磁波,频域 (emw)

physics



网格选择

几何

网格

几何 1 (geom1)

mesh1



4        结果

4.1       数据集

4.1.1      研究 1/解 1

描述

解 1

组件

Save Point Geometry 1



1

数据集: 研究 1/解 1

4.1.2      二维旋转

数据

描述

数据集

研究 1/解 1



轴数据

描述

轴定义方法

两点

{{0, 0}, {0, 1}}



旋转层

描述

起始角度

-90

旋转角度

225



1

数据集: 二维旋转

4.2       绘图组

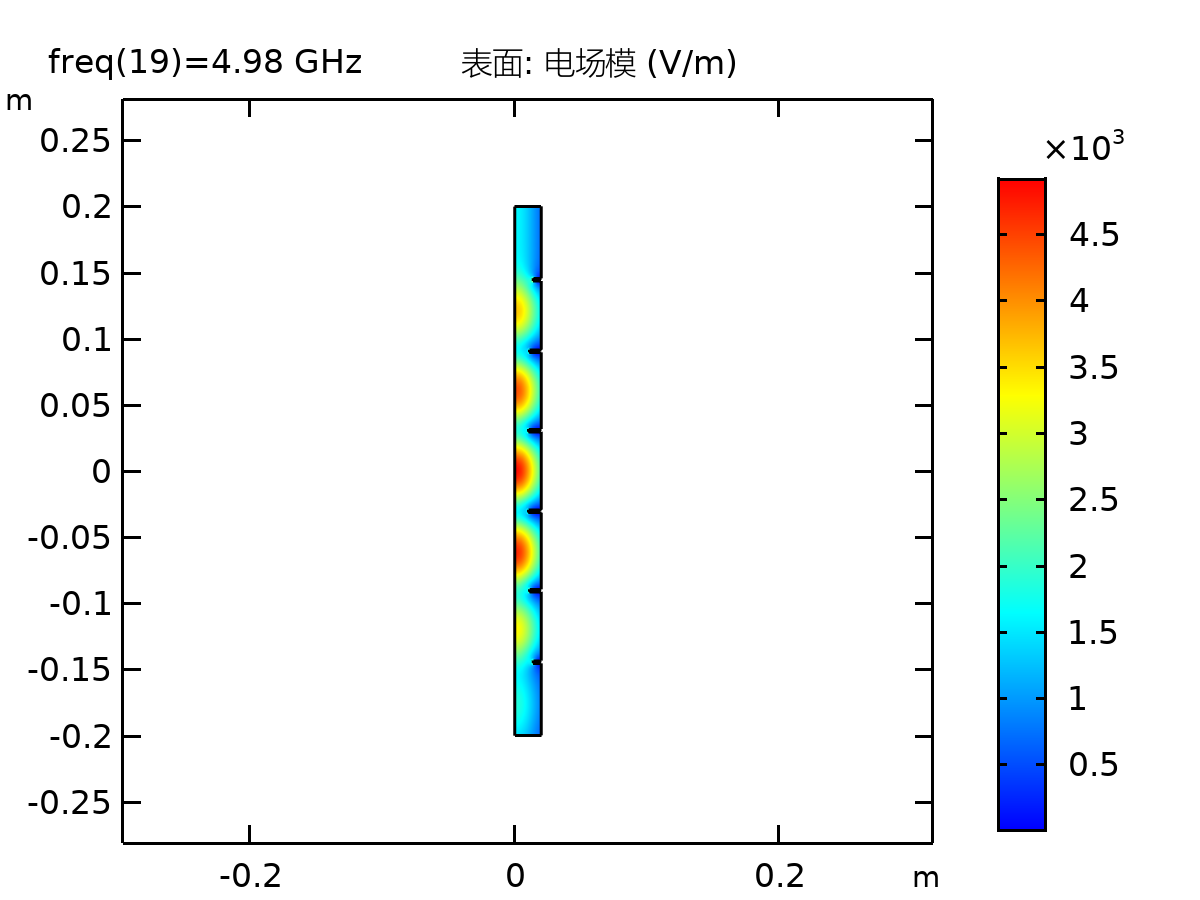

4.2.1      电场 (emw)

1

表面: 电场模 (V/m)

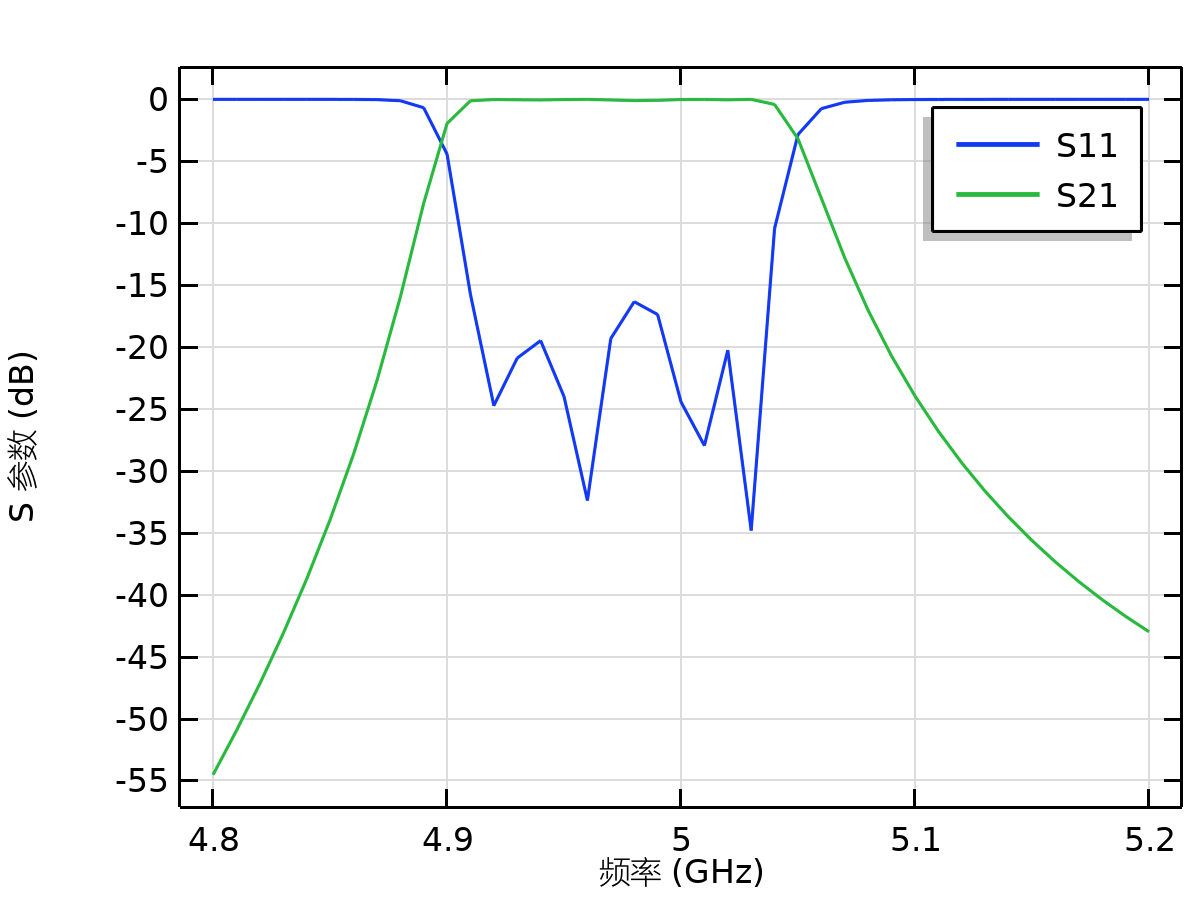

4.2.2      S 参数 (emw)

1

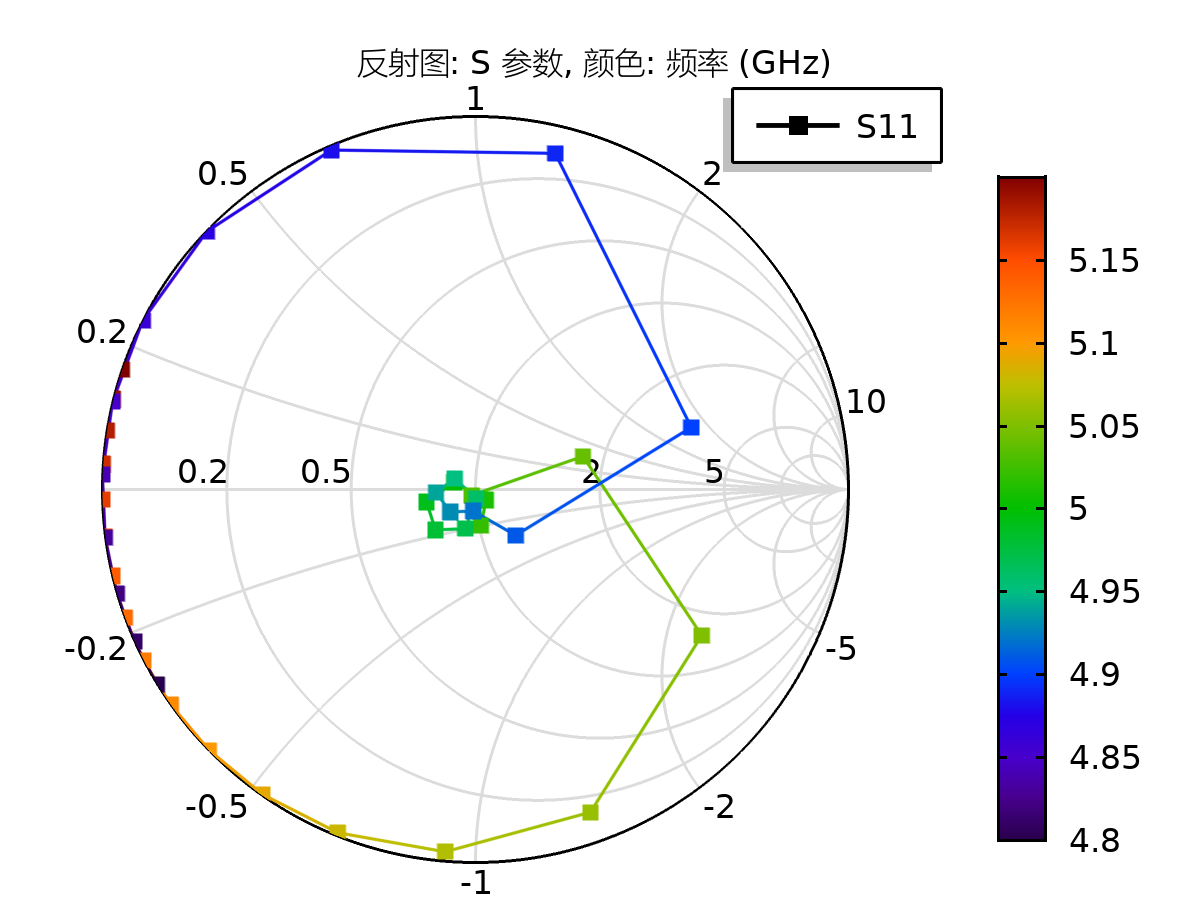

4.2.3      史密斯绘图 (emw)

2

反射图: S 参数, 颜色: 频率 (GHz)
