电波暗室吸收电磁波
发布:admin 浏览:2902次

电波暗室吸收电磁波

1

电波暗室用于测量天线特性、电磁干扰 (EMI) 和电磁兼容性 (EMC),其内部的吸收器上配置有金字塔形对象阵列,可将传播的入射场引导***相邻的吸收器。通过吸收电波暗室内的电磁波并阻止来自外部的输入信号,将产生一个几乎没有内部反射的虚拟无限空间,而且不会受到任何不希望的外部 RF 噪声的影响。

该模型分析通常用于 EMI 和 EMC 测试的双锥形天线,它位于小型电波暗室的中心。计算出的远场辐射方向图和 S 参数 (S11) 表明,微波吸收器可以显著减少壁反射,但不会影响天线性能。

1        组件 1

1.1       定义

1.1.1      坐标系

边界坐标系 1

坐标系类型

边界坐标系

标记

sys1



坐标名称

***轴

第二轴

第三轴

t1

t2

n

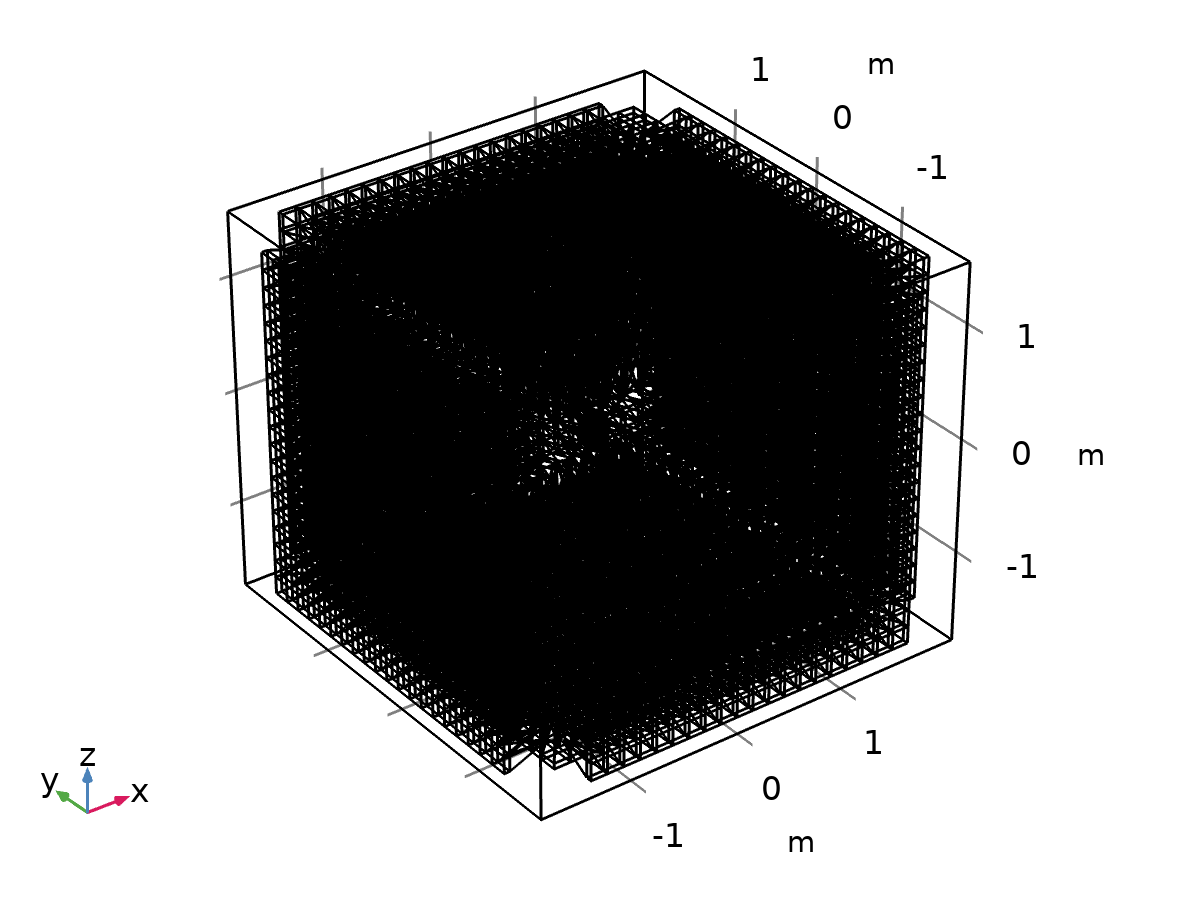

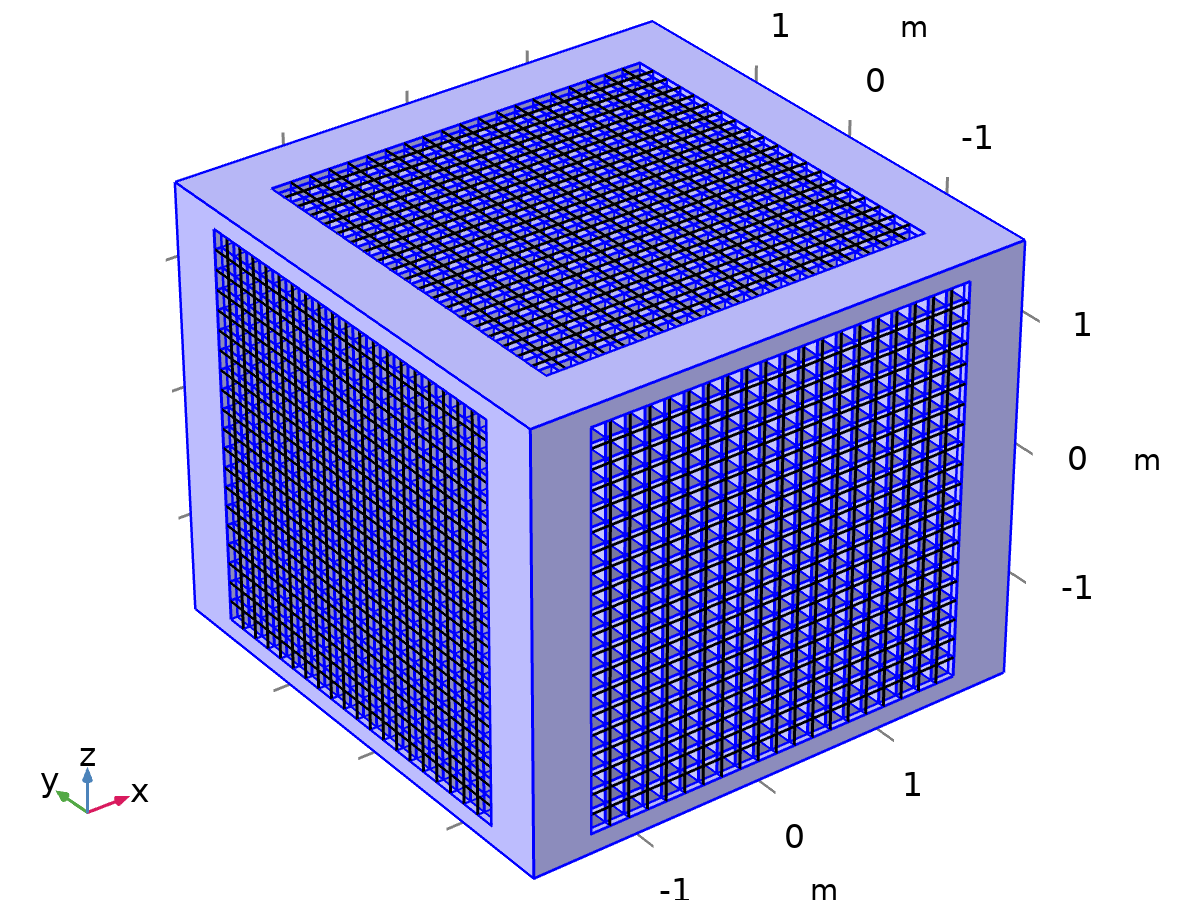

1.2       几何 1

1

几何 1

单位

长度单位

m

角单位

deg



1.3       材料

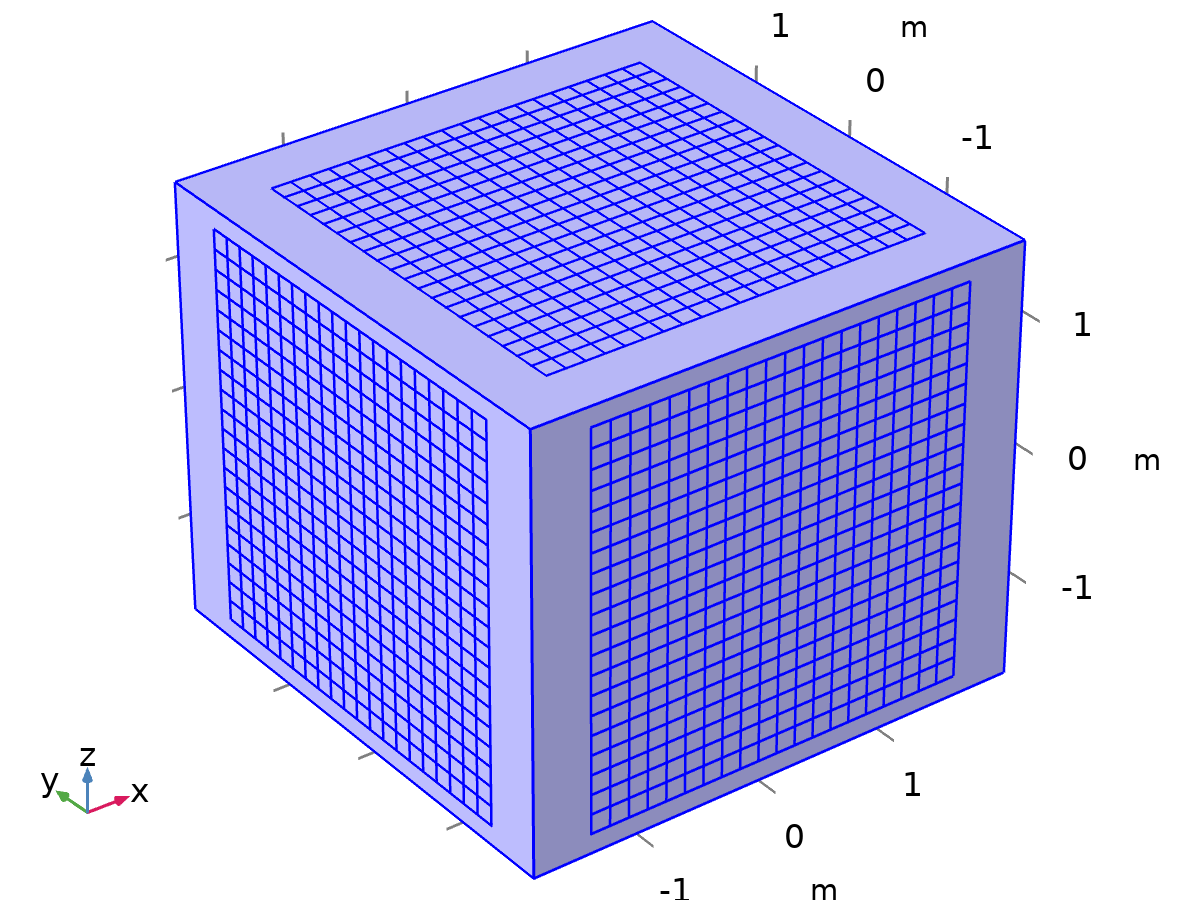

1.3.1      Air

1

Air

选择

几何实体层

选择

几何 geom1: 维度 3: 所有域

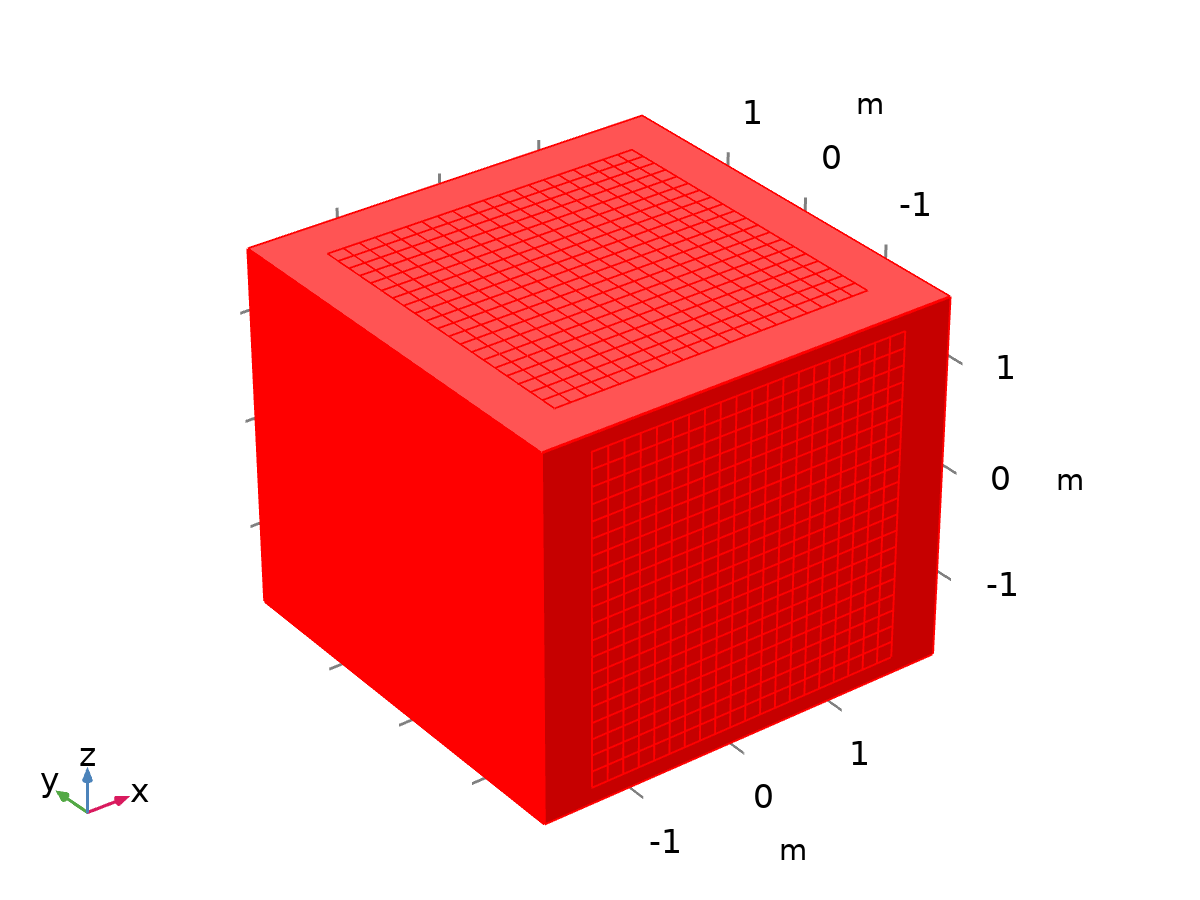

1.1.1      吸收器

1

吸收器

选择

几何实体层

名称

吸收器

选择

Named geom1_csel1_dom: 几何 geom1: 维度 3: 域 2–6,   10



1.2       电磁波,频域

2

电磁波,频域

Equations

1.1

特征

波动方程,电 1

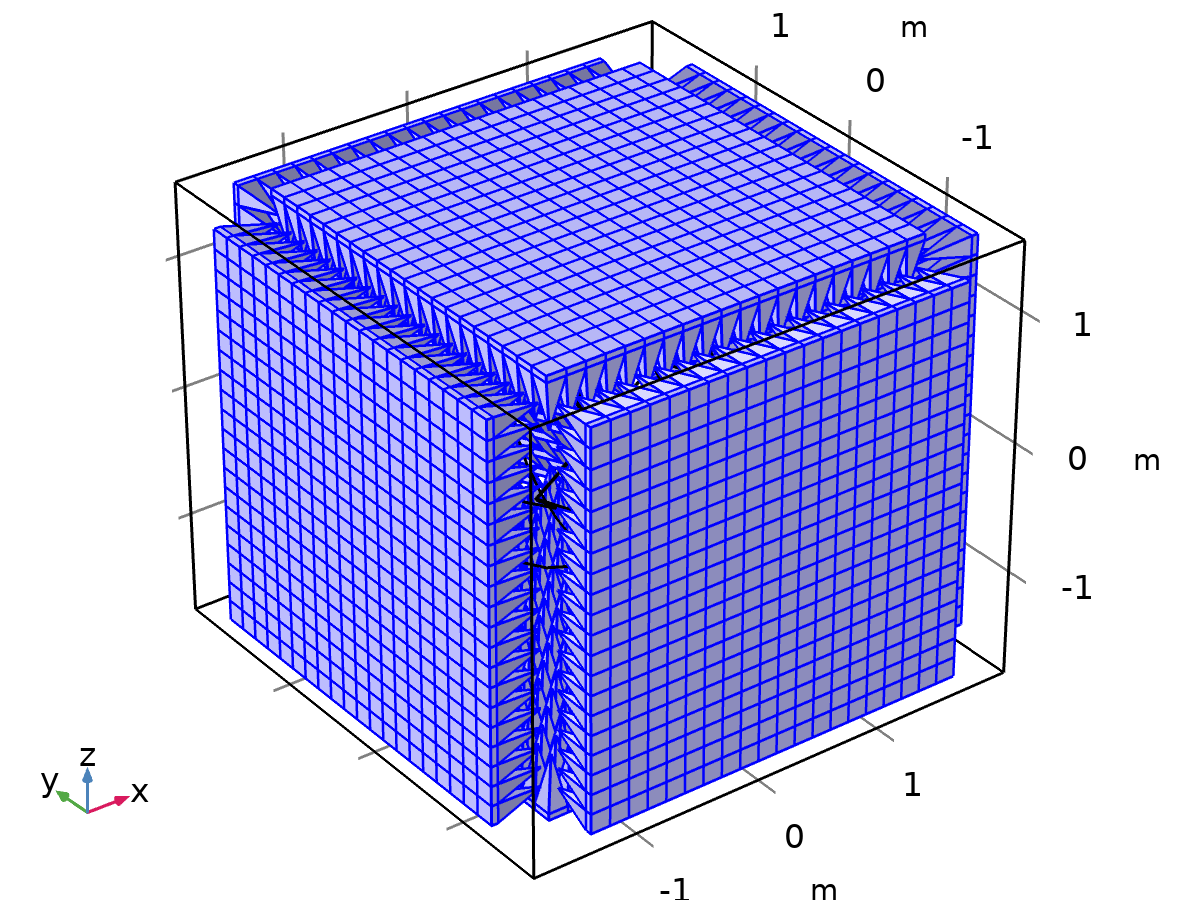

理想电导体 1

初始值 1

理想电导体 2

集总端口 1

远场域 1



1.2.1      波动方程,电 1

方程

1.1

1.2.2      理想电导体 1

方程

1.1

1.2.3      理想电导体 2

方程

1.1

1.2.4      集总端口 1

方程

1.1

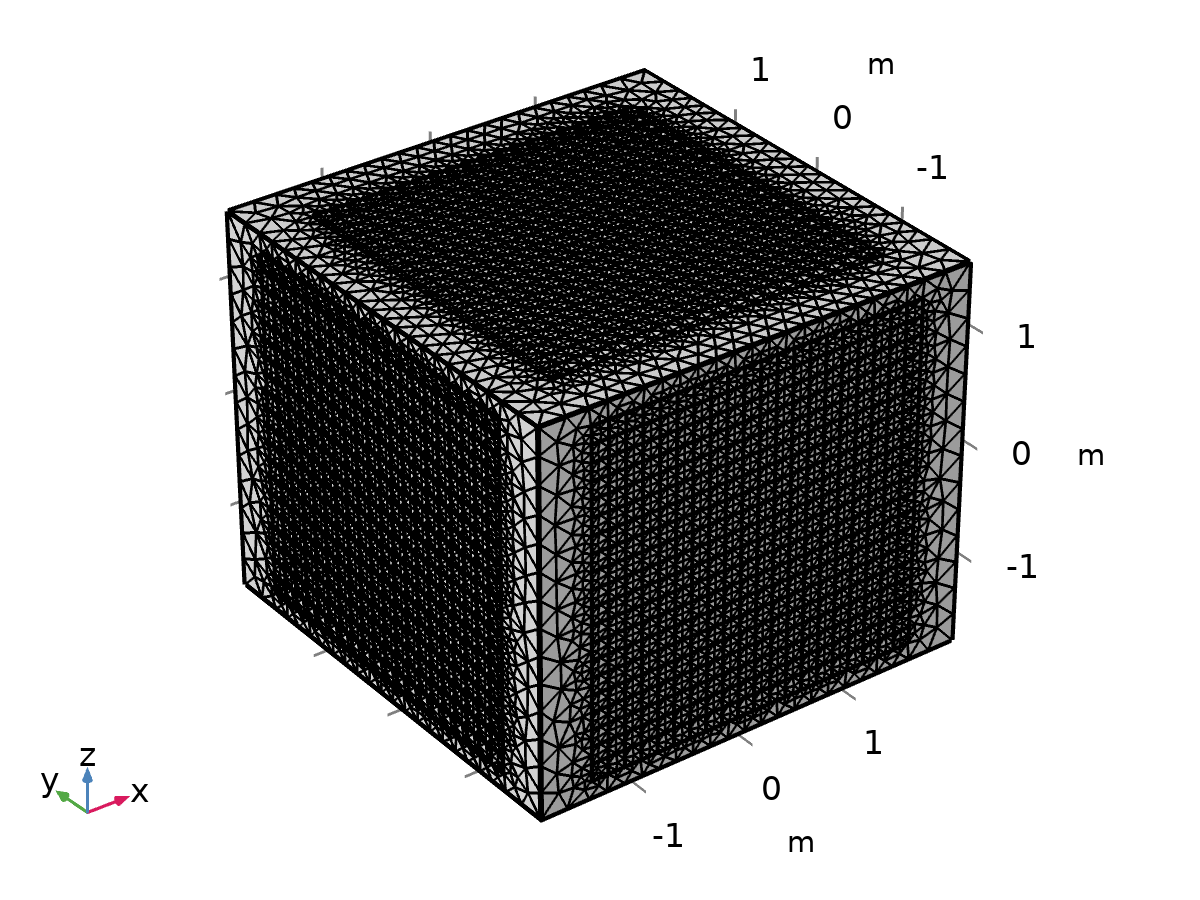

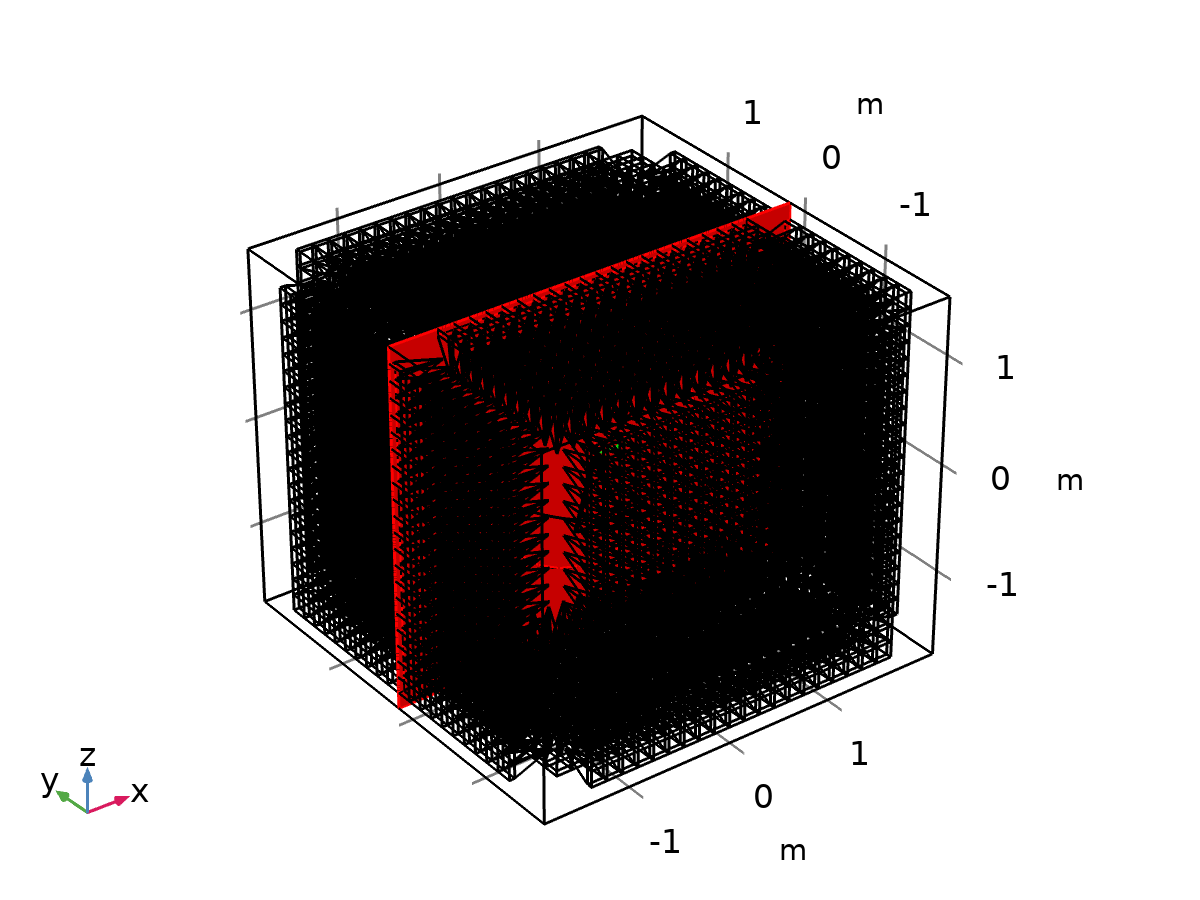

1.3       网格 1

1.1

网格 1

2        研究 1

计算信息

计算时间

2 min 32 s

CPU

Intel64 Family 6 Model 142 Stepping 12,   4 内核数

操作系统

Windows 10



2.1       频域

频率 (GHz)

240[MHz]



研究设置

描述

包含几何非线性



设置

描述

频率

240000000



物理场和变量选择

物理场接口

离散化

电磁波,频域 (emw)

physics



网格选择

几何

网格

几何 1 (geom1)

mesh1



3        结果

3.1       数据集

3.1.1      研究 1/解 1

描述

解 1

组件

Save Point Geometry 1



1.1

数据集: 研究 1/解 1

3.1.2      截面 1

数据

描述

数据集

研究 1/解 1



平面数据

描述

平面类型

快速

平面

ZX 平面

Y 坐标

0



***

描述

空间变量

{cpl1x, cpl1y}

法向变量

{cpl1nx, cpl1ny, cpl1nz}



1.1

数据集: 截面 1

3.2       派生值

3.2.1      S 参数 (emw)

输出

计算位置

表格 1



数据

描述

数据集

研究 1/解 1



表达式

表达式

单位

描述

emw.S11dB

1

S11



3.3       表格

3.3.1      表格 1

freq    (GHz)

S11 (1)

0.24000

-10.124



3.3.2      方向性

辐射方向图

θ    (deg)

φ (deg)

方向性

方向性 (dB)

90.000

168.00

1.4118

1.4977



3.4       绘图组

3.4.1      电场 (emw)

1.1

多切面: 20*log10(emw.normE)

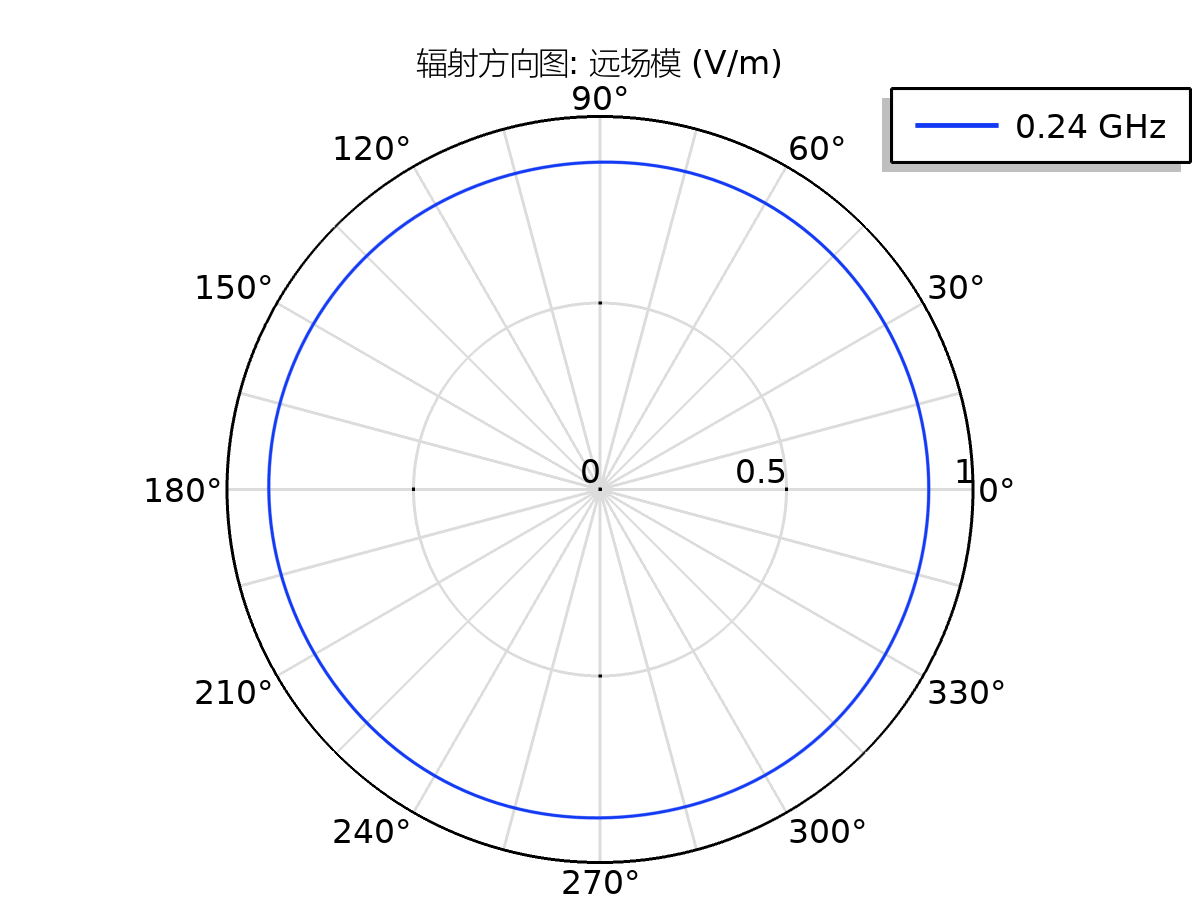

3.4.2      二维远场 (emw)

1.1

辐射方向图: 远场模 (V/m)

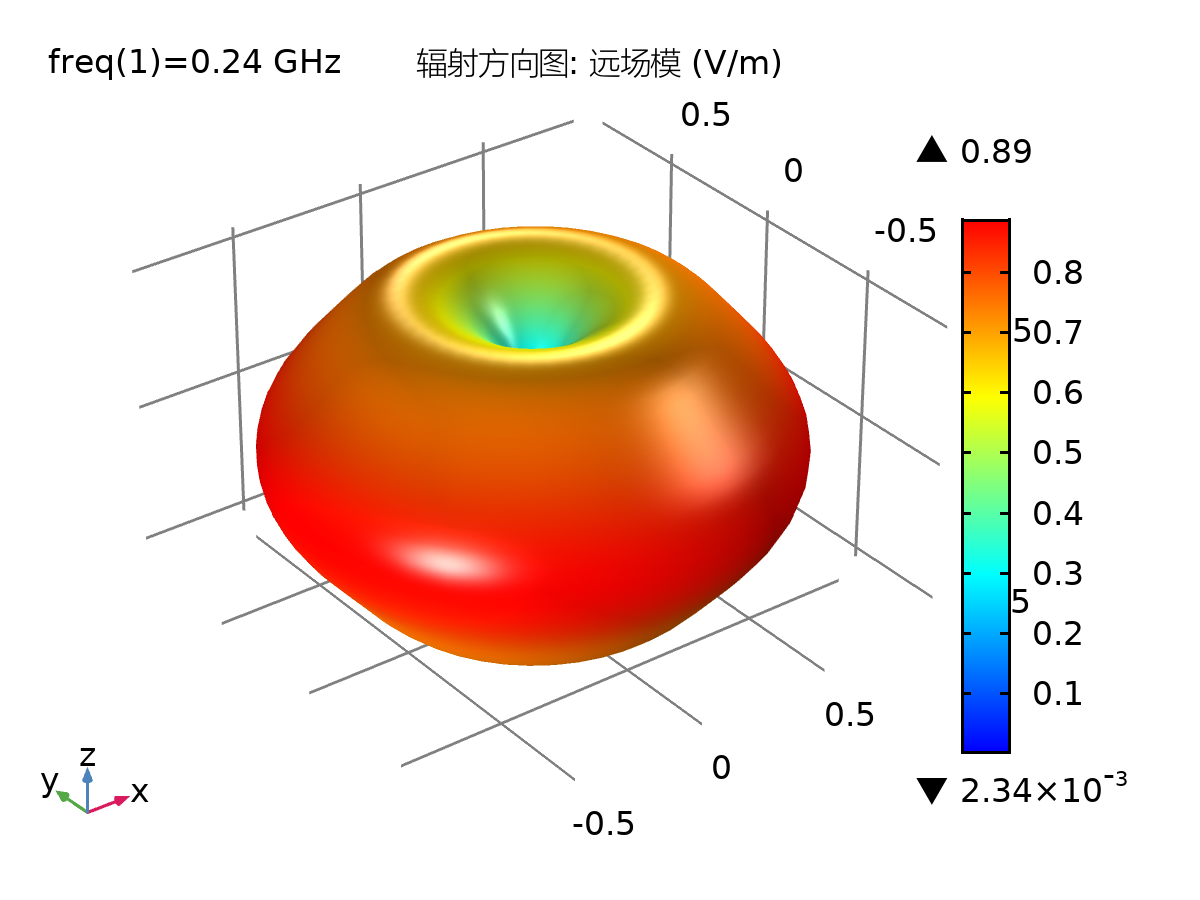

3.4.3      三维远场 (emw)

1.1

辐射方向图: 远场模 (V/m)

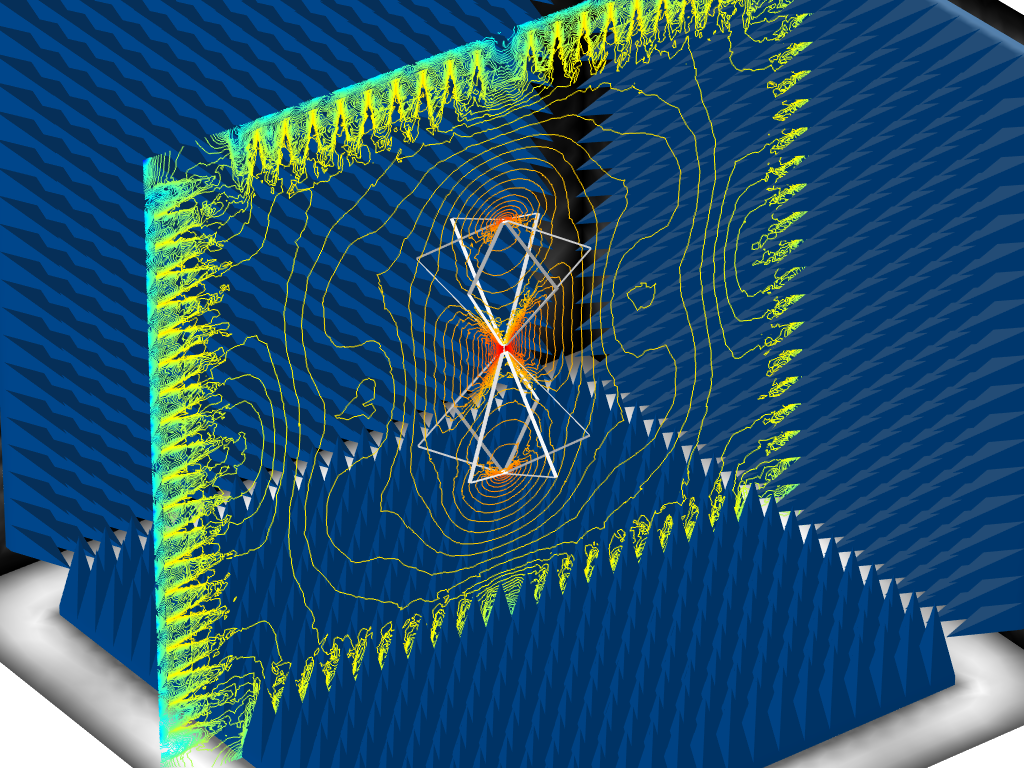

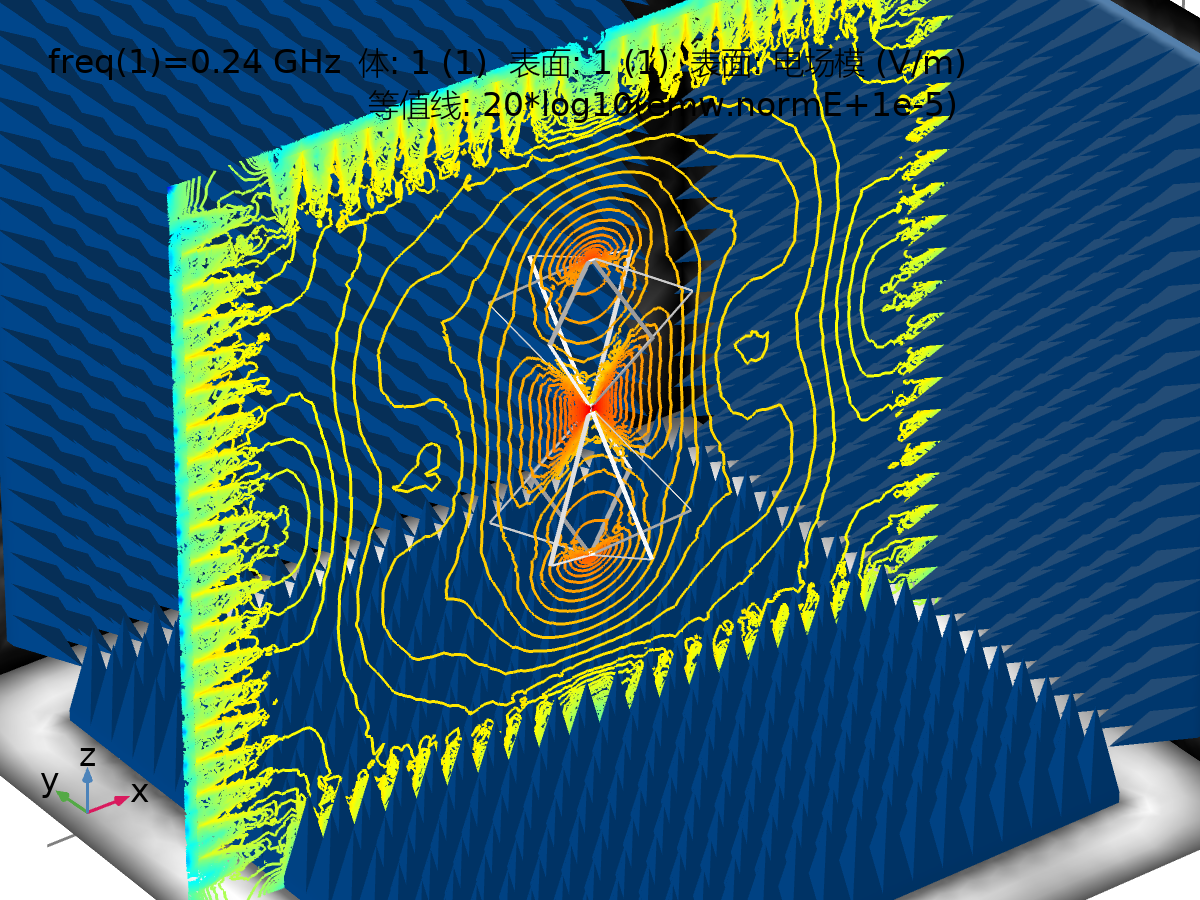

3.4.4      三维绘图组 4

1.1

体: 1 (1) 表面: 1 (1) 表面: 电场模 (V/m) 等值线: 20*log10(emw.normE+1e-5)
